Roadform · Anschlussstellen

Dreieck

Wo eine Autobahn an einer anderen endet und beide Linksabbiegeströme stark sind.

Dreieck in Transport Fever 3, Axonometrie mit den Standardoptionen
TF3 · M · Verkehrsseite: Rechts. Höhen ×3.

Auf echten Straßen

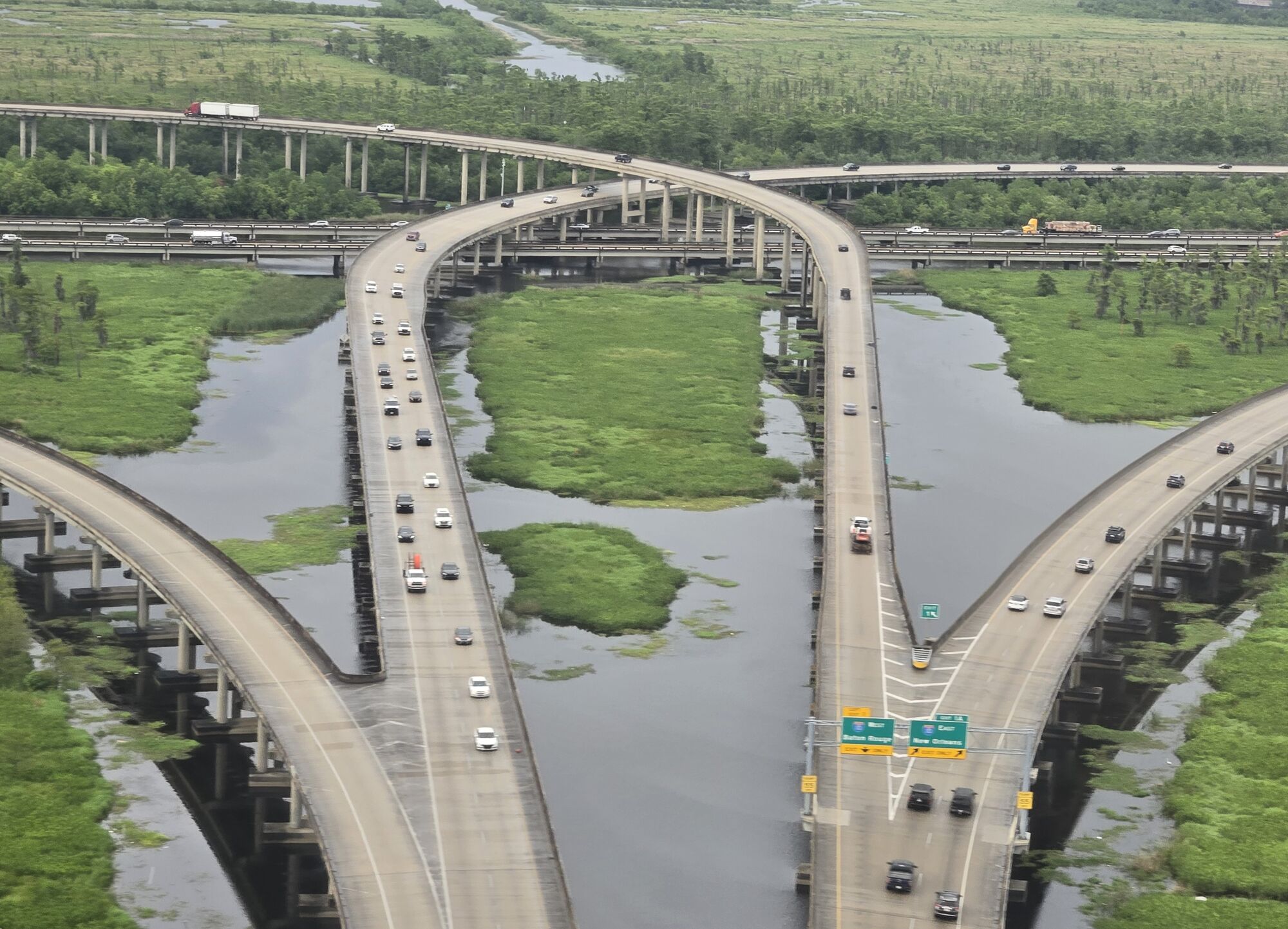

Der Knotenpunkt der I-310 und der I-10 in den LaBranche Wetlands, St. Charles Parish, Louisiana, 2026.
Der Knotenpunkt der I-310 und der I-10 in den LaBranche Wetlands, St. Charles Parish, Louisiana, 2026. Spatms, CC BY-SA 4.0, Quelle, zugeschnitten, in Graustufen

Ein direkt geführtes Dreieck, englisch Directional T, ist eine Bauform dreiarmiger planfreier Knotenpunkte, wie sie meist dort gebaut werden, wo eine Autobahn an einer anderen beginnt oder endet.1 Keine seiner Rampen ist eine Schleife: Die Rechtsabbieger fahren über direkte Rampen, die Linksabbieger jeweils über eine halbdirekte, die normalerweise zuerst rechts abzweigt und die Richtung umkehrt, bevor sie in die andere Autobahn einmündet.2

Ende der 1930er- und Anfang der 1940er-Jahre, als Autobahnen von nennenswerter Länge gebaut wurden, waren das Kleeblatt, die Raute und die Trompete die wichtigsten Formen planfreier und teilplanfreier Knotenpunkte.3 Als das Interstate-Netz 1956 seinen Anfang nahm, waren die Knotenpunkte bereits in einige Grundformen eingeteilt, und die dreiarmigen unter ihnen waren die Trompete, das direkt geführte Dreieck und die Y-Form.3,4

In den 1950er-Jahren erhielten manche Autobahnkreuze und -dreiecke Aus- und Einfahrten auf der linken wie auf der rechten Seite.3 Erfahrungen und Untersuchungen zeigten, dass es an Ausfahrten auf der linken Seite mehr Unfälle gibt als an solchen auf der rechten, und in den 1990er-Jahren waren Aus- und Einfahrten ausschließlich auf der rechten Seite bereits allgemein anerkannte Praxis.3,4 Beim direkt geführten Dreieck fahren normalerweise auch die Linksabbieger rechts aus.2

Das Entwurfshandbuch von Massachusetts hält das direkt geführte Dreieck dort für am besten geeignet, wo beide Linksabbiegeströme recht stark sind; wo alle Abbiegeströme stark sind, verweist das Handbuch auf eine vollständig direkt geführte Bauform.1 Eine halbdirekte Rampe bewältigt etwa 1 200 bis 1 500 Fahrzeuge pro Stunde, während eine Schleife auf 800 bis 1 200 begrenzt ist.2 Dasselbe Handbuch zählt das direkt geführte Dreieck zu den kostspieligsten dreiarmigen Bauformen, da es in der Mitte mehrere Bauwerke für Verkehr auf drei Ebenen braucht, und wie jede dreiarmige Bauform lässt es sich nachträglich nur sehr schwer auf vier Arme erweitern.1

Ebenen in der Mitte
31
Rampen
4: 2 direkte, 2 halbdirekte2
Schleifen
keine2
Leistungsfähigkeit einer halbdirekten Rampe
etwa 1 200 bis 1 500 Fahrzeuge pro Stunde und Fahrstreifen der Rampe; eine Schleife 800 bis 1 2002
Geeignet für
zwei recht starke Linksabbiegeströme1
Kosten
zu den höchsten unter den dreiarmigen Bauformen1
Begrenzt durch
die sehr schwierige Erweiterung auf vier Arme1

Wo man sie sehen kann

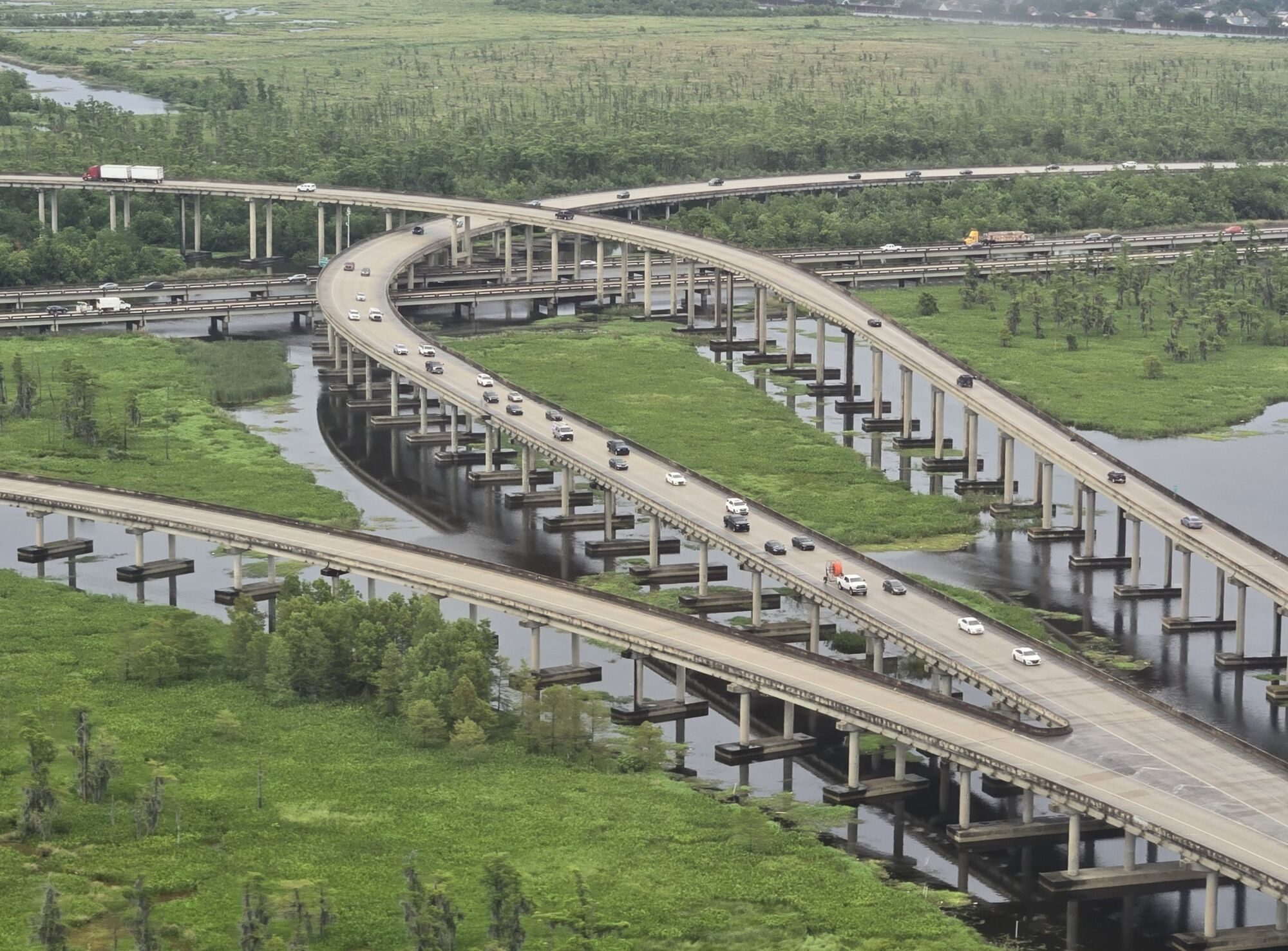

  • Der Knotenpunkt der I-310 und der I-10 über den LaBranche Wetlands, St. Charles Parish, Louisiana, 2026.
    Der Knotenpunkt der I-310 und der I-10 über den LaBranche Wetlands, St. Charles Parish, Louisiana, 2026. Spatms, CC BY-SA 4.0, Quelle, zugeschnitten, in Graustufen

    I-10 an der I-310, St. Charles Parish, Louisiana, USA. Karte

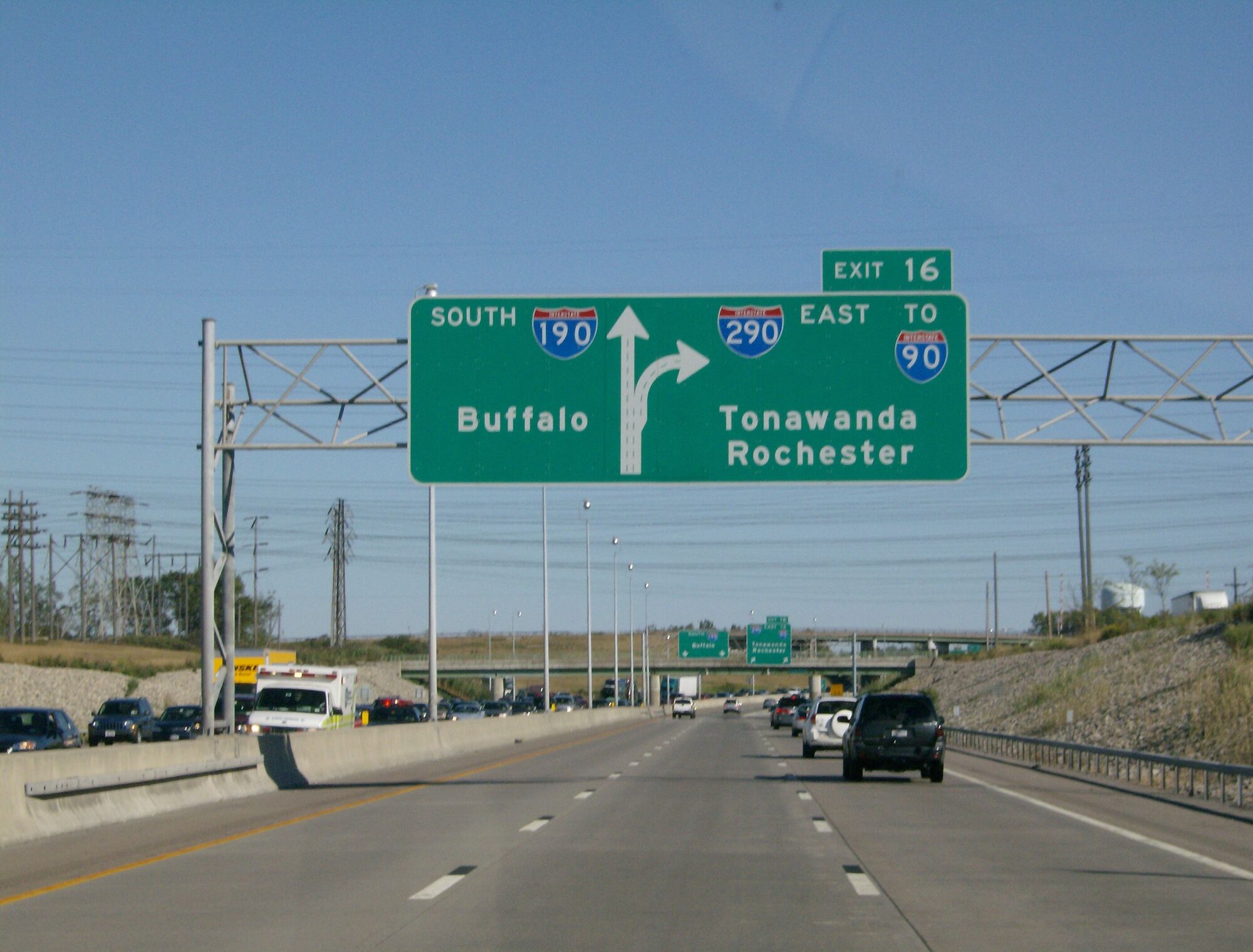

  • Interstate 190 in Richtung Süden an der Interstate 290 in Tonawanda, New York, 2007. Im Hintergrund liegt das halbdirekt geführte Dreieck, das die beiden verbindet.
    Interstate 190 in Richtung Süden an der Interstate 290 in Tonawanda, New York, 2007. Im Hintergrund liegt das halbdirekt geführte Dreieck, das die beiden verbindet. TwinsMetsFan, CC BY-SA 3.0, Quelle, zugeschnitten, in Graustufen

    I-190 an der I-290, Tonawanda, New York, USA. Karte

Die Roadform-Anpassung

In Roadform

Eine Autobahn endet an einer anderen; jeder Abbiegestrom hat eine eigene Rampe, die beiden Linksabbieger kreuzen sich über der Autobahn in 8 und 16 m Höhe.

In TF3 gebaut · S · Verkehrsseite: Rechts
In TF3 gebaut · S · Verkehrsseite: Rechts

Die Verbindungen im Grundriss

TF3 · M · Verkehrsseite: Rechts.

Dreieck, TF3, Ausführung: Standard

Größe und Kapazität

Die Größe bestimmt die Straßenbreiten und den Platzbedarf. Die Übersicht zeigt die Standardausführung. Die Anlage lässt Platz für breitere Straßen.

TF3 · Verkehrsseite: Rechts. Fahrstreifen je Richtung.
AusführungBreite × TiefeHöchste StraßeFahrstreifen je Richtung
S551 × 292 m16 mAutobahn: 2
Rampen: 1
M596 × 315 m16 mAutobahn: 2 / 3
Rampen: 2
L641 × 324 m16 mAutobahn: 3
Rampen: 2
Dreieck, Detail
Das Brückenprofil steigt um 16 m auf 134,7 m, eine Steigung von 11,9 %. Höhen ×3.

Quellen und Bildnachweise

  1. Project Development and Design Guide, Chapter 7 Interchanges, Massachusetts Department of Transportation. www.mass.gov
  2. Roadway Design Manual, Chapter 10 Interchanges, South Carolina Department of Transportation, 2021. www.scdot.org
  3. Freeway and Interchange Design: A Historical Perspective, J. P. Leisch, Transportation Research Record 1385, Transportation Research Board, 1993. onlinepubs.trb.org
  4. Evolution of Interchange Design in North America, J. P. Leisch and J. Morrall, Transportation Association of Canada, 2014. www.tac-atc.ca

Die Nachweise der realen Fotos stehen bei den Bildern. Roadform-Zeichnungen und Abmessungen stammen aus Transport Fever 3.
